Installation d'un changeur cd

Voir le sujet précédent Voir le sujet suivant Aller en bas

Installation d'un changeur cd

Message  bm44 le Ven 5 Aoû - 2:24

Bonjour à tous! J'installe en ce moment un chargeur cd sur ma e46 car la radio c'est bien mais bon... Et le temps des k7 est fini! Je peux vous dire que ce n'est pas une mince affaire! Pas de pré-installation de cablage pour changeur cd car elle est importée d'Allemagne. Donc, il faut que je fasse passer le cablage du chargeur de l'autoradio jusque dans le coffre. En plus de ce cable, il faut une prise ibus pour l'alim du chargeur sachant que j'en ai pas d'installé... J'en ai bien une mais elle est déja branchée sur le compensateur pour l'amplification d'antenne du téléphone (si c'est bien çà... Very Happy ). On m'a conseillé d'essayer avec celle çi mais pas de résultat. Je vous tiens au courant pour çà, pour ceux qu'ils veulent plus tard monter un changeur cd. A bientot. Smile

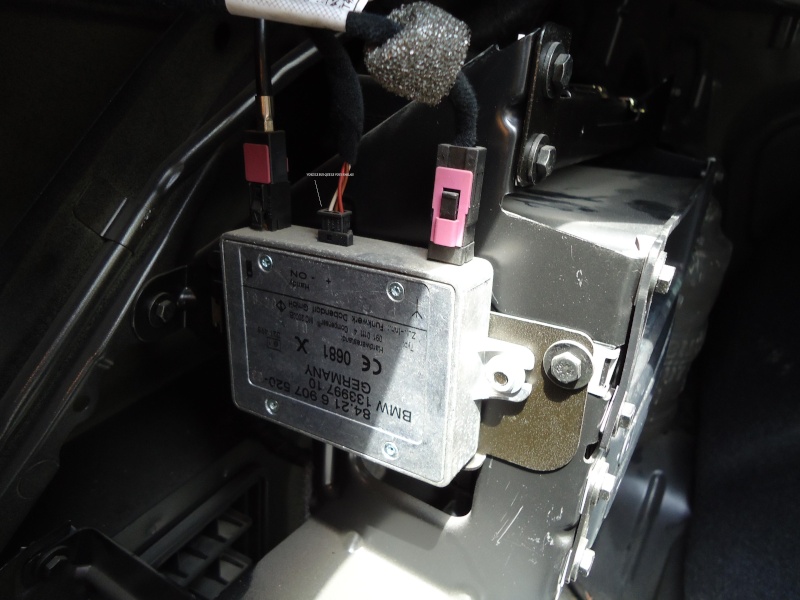

Voici les photos de l'installation d'avant:




Dernière édition par bm44 le Lun 8 Oct - 8:05, édité 4 fois
avatar
bm44

Messages : 617
Date d'inscription : 10/06/2010
Age : 37

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm540 le Ven 5 Aoû - 19:03

oui super un roman photo

_________________
avatar
bm540
Admin

Messages : 291
Date d'inscription : 06/06/2010
Age : 48
Localisation : 44

Voir le profil de l'utilisateur http://bmwestnantes.forumactif.org

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm44 le Lun 8 Aoû - 8:31

Oui et ça pourrait etre plus long que prévu... lol! Prochain épisode à venir...
avatar
bm44

Messages : 617
Date d'inscription : 10/06/2010
Age : 37

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm44 le Ven 26 Aoû - 12:43

Donc après en avoir parlé à droite, à gauche, je suis obligé d'amener un câble d'alimentation pour le chargeur depuis la prise d'autoradio (kit deuxième monte chez BMW) jusque dans le coffre ainsi de son câble de liaison: Voici les étapes de l'installation valable uniquement sur les voitures sans radio (module bm24 ou bm54) avec moniteur de bord:

PREMIERE ETAPE: démontage de l'insert alu brossé (celui de droite et le central) pour pouvoir avoir acces aux vis de l'autoradio, puis démontage de la commande de climatisation pour retirer les vis du support de l'autoradio et de la commande de clim; pour y arriver, obligation de déposer les aérateurs centraux car le support de la radio et de la clim est fixé derrière ces aérateurs... Pour info, j'ai démonté le support pour avoir plus de place pour le branchement du cable d'alimentation du chargeur


DEUXIEME ETAPE: le branchement:


Il faut ouvrir le boîtier à douilles noir 17 pôles et débrancher le contact à douille disponible de l'emplacement broche 7, couleur blanc-rouge-jaune. Puis brancher le contact à douille de couleur blanc-rouge-jaune 1 pôle du câble d'alimentation dans le boitier à douilles noir 17 pôles à l'emplacement broche 7.


Ensuite, brancher sur le contact à douille débranché du boîtier à douilles 17 pôles le contact à douille noir 1 pôle fourni avec le câble d'alimentation (kit deuxième monte BMW) et le raccorder au porte-languette noir 1 pôle, couleur blanc-rouge-jaune, du câble d'alimentation.


TROISIEME ETAPE: le branchement (bis)
Il faut ouvrir le boîtier à douilles noir 8 pôles (fiche audio de deuxième monte se trouvant derrière la commande de climatisation) et débrancher le contact à douille disponible de l'emplacement broche 4, couleur rouge-vert puis brancher le contact à douille de couleur rouge-vert 1 pôle du câble d'alimentation dans le boîtier à douille noir 8 pôles à l'emplacement broche 4.


Et enfin, brancher sur le contact à douilles débranché du boîtier à douilles noir 8 pôles le contact à douille noir 8 pôles fourni avec le câble d'alimentation (kit deuxième monte BMW) et le raccorder au porte-languette noir 1 pôle, couleur rouge-vert, du câble d'alimentation.


Prochaine étape: faire courir les câbles d'alimentation et de liaison du chargeur jusque dans le coffre en déposant les vides poches frontaux et la console centrale!
Affaire à suivre...
avatar
bm44

Messages : 617
Date d'inscription : 10/06/2010
Age : 37

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm540 le Ven 26 Aoû - 20:55

super merci à gaetan pour ce poste

_________________
avatar
bm540
Admin

Messages : 291
Date d'inscription : 06/06/2010
Age : 48
Localisation : 44

Voir le profil de l'utilisateur http://bmwestnantes.forumactif.org

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm44 le Lun 19 Sep - 8:35

Finalement, j'ai fait passer le câble de liaison et le câble d'alimentation sur le côté gauche de l'auto, juste à côté de ceux d'origine déjà présent, comme prévu par BMW "deuxième monte" et non au centre de l'auto, par la console centrale... car c'est vraiment un chantier! Quelques photos à venir... bientôt!
avatar
bm44

Messages : 617
Date d'inscription : 10/06/2010
Age : 37

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm44 le Jeu 29 Sep - 10:16

Voici les câbles à faire passer jusqu'à l'arrière:

Câble d'alimentation:


Câble de liaison:
avatar
bm44

Messages : 617
Date d'inscription : 10/06/2010
Age : 37

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm44 le Mer 26 Oct - 10:54

Voici enfin la fin de l'installation:

Voilà ce que çà donne derrière l'autoradio:


Ensuite, passage des câbles juste en dessous de la colonne de direction et derrière le vide poche gauche; pour ceci, démontage de la garniture inférieure du tableau de bord:


Puis démontage des garnitures latérales intérieures inférieures avants:


Passage des câbles dans les colliers d'origine en plus de ceux que j'ai rajouté (pas sur les photos...):


Démontage des garnitures latérales intérieures inférieures centrales et arrières et de l'assise de la banquette arrière:


Encore le passage des câbles dans les colliers d'origine et dans ceux rajoutés ( pas sur les photos...):


Puis démontage du dossier complet de la banquette arrière pour continuer le passage des câbles:


Et pour finir, passage des câbles dans le coffre jusqu'à l'emplacement du chargeur après dépose de la garniture du coffre...


...et l'installation du chargeur:


Voilà la finition une fois la garniture du coffre remise à sa place :


Simple à faire mais il faut beaucoup de patience! Very Happy
avatar
bm44

Messages : 617
Date d'inscription : 10/06/2010
Age : 37

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm540 le Mer 26 Oct - 19:29

beau boulot

cheers cheers

_________________
avatar
bm540
Admin

Messages : 291
Date d'inscription : 06/06/2010
Age : 48
Localisation : 44

Voir le profil de l'utilisateur http://bmwestnantes.forumactif.org

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  sam22 le Sam 29 Oct - 7:57

super boulot, bravo mais juste une petite question : est ce que cela fonctionne ? lol! lol!
avatar
sam22

Messages : 15
Date d'inscription : 28/08/2011
Age : 49
Localisation : bretonie du nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm540 le Sam 29 Oct - 8:40

Razz Razz Razz

_________________
avatar
bm540
Admin

Messages : 291
Date d'inscription : 06/06/2010
Age : 48
Localisation : 44

Voir le profil de l'utilisateur http://bmwestnantes.forumactif.org

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm44 le Sam 29 Oct - 21:54

Merci oui ça fonctionne correctement! Juste que le chargeur ne lit pas les mp3! Sad Mais il existe un chargeur qui les lit (le tout dernier pour e46/e39) mais qui reste introuvable.... Mais je cherche... Ou sinon il faut un interface mp3 qui se branche derrière l'auto radio, à la place du chargeur mais ce qui veut dire que j'ai fait tout çà pour rien! Donc un peu dégouté mais je prends mon mal en patience et je ne désespère pas en trouver un, un jour peut être... Very Happy
avatar
bm44

Messages : 617
Date d'inscription : 10/06/2010
Age : 37

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd

Message  bm44 le Sam 14 Jan - 1:44

Bon alors rectfication, le chargeur lit bien les pistes mp3 et wma... Donc aucun regret de mon achat! Very Happy
avatar
bm44

Messages : 617
Date d'inscription : 10/06/2010
Age : 37

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Installation d'un changeur cd
